Crie uma escada caracol em 3D
Fábio Adriano Ferreira de Almeida

Esta rotina utiliza recursos que auxiliam sua criação em 3D no AutoCAD

Escadas do tipo caracol são muito elegantes e bastante utilizadas em arquitetura. Essa é uma rotina simples que visa facilitar a criação de escadas e pode ser muito útil em seus projetos. Para iniciá-la, crie o diretório “C:\CADesign\Caracol3D”, digite a listagem abaixo em seu Visual Lisp ou bloco de notas e salve-a como “Caracol.3D.LSP”. Mas ainda não é tudo. Você ainda deve criar os blocos da coluna e degrau e salvá-los nesse diretório. As figuras abaixo mostram as medidas que foram utilizadas nesse exemplo. Você pode criar suas próprias medidas e salvá-las  como “Coluna” e “Degrau”. Veja figuras 1 e 2.

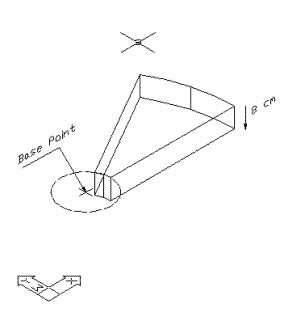

Fig. 1 – Exemplo de medidas dos blocos “Coluna” e “Degrau”		Fig. 2 – Detalhe do degrau

Para desenhar o degrau, defina um contorno e o transforme em polyline. Depois, aplique o comando Extrude para criar o degrau 3D. Note que o ponto de base é o centro do arco superior. No caso da coluna, dê um extrude com altura de 1 unidade. O sistema irá ajustar a altura da coluna automaticamente no momento da criação da escada.

Agora que criamos e salvamos a rotina Lisp e os blocos “Coluna” e “Degrau”, podemos carregar o programa com o comando APPLOAD. Um novo comando está disponível em seu AutoCAD: o comando Carac, que serve para criar escadas caracol. Informe a distância entrepisos e o sentido da escada. A rotina então desenha sua escada utilizando os blocos criados.

Fig. 3 – Escada Caracol 3D Renderizada


(defun c:carac (/ path h sentido degrau coluna pb ndegraus espelho
  angdif ang)
  (setvar "dispsilh" 1)
  (setvar "cmdecho" 0)
  (setq path "c:/CADesign/Caracol3D/")
  (setq degrau "degrau")
  (setq coluna "coluna")
  (setq h (getdist "\nDistância entre pisos: "))
  (if h
    (progn (initget "H A")
    (setq sentido (getkword "\nSentido H ou A: "))
    )
  )
  (cond
    (
     (and sentido (setq pb (getpoint "\nCentro da escada: ")))
     (command "insert" (strcat path coluna) pb "XYZ" 1 1 h 0.0)
     (setq sentido (if (= sentido "H") -1 1))
     (setq espelho 0.175)  ;valor max
     (setq ndegraus (fix+1 (/ h espelho)))
     (setq espelho (/ h ndegraus)) ;valor recalculado
     (setq angdif 30.0)
     (if (= sentido -1)
       (setq ang (- angdif))
       (setq ang 0.0)
     )
     (repeat ndegraus
       (setq pb (mapcar '+ pb (list 0 0 espelho)))
       (command "insert" (strcat path degrau) pb 1 1 ang)
       (setq ang (+ ang (* sentido angdif)))
     )
    )
  )
  (princ)
)

(defun fix+1 (n)
  (if (equal n (fix n))
    n
    (+ (fix n) 1)
  )
)


Rotina de LISP facilita a criação desses objetos e agiliza o trabalho

Fig. 4 – Mola 3D Renderizada


Mostraremos nesta coluna uma rotina em AutoLISP que desenha uma mola tridimensional, bastando para isso que o usuário informe os seis seguintes parâmetros:

- diâmetro Primitivo:  (ex. 4)
- altura da mola:        (ex. 7) (14)
- diâmetro do arame: (ex.1)
- número de voltas:    (ex.3) (6)
- densidade radial da malha 3D  (ex. 20)
- densidade longitudinal da malha 3D (ex. 80) (160)*

(*) Esses foram os novos parâmetros para a criação da ilustração

A rotina sempre desenha a mola na vertical, com o centro da primeira espira na origem do sistema de coordenadas global (WCS). Se você informar a altura igual a zero e número de voltas igual a 1, a rotina desenhará um torus (formato de uma câmara de pneu, por exemplo). Note que você também pode usar números fracionários para o número de voltas.


ROTINA

(defun mola (dp hp da nv dens_r dens_l / rp ra af ah p0 pf ang_l ang_r)
   (setq pi 3.14159265
         rp (/ dp 2.0)                                     ; raio primitivo
         ra (/ da 2.0)                                     ; raio do arame
         af (* 2 pi nv)                                     ; ângulo final
         ah (atan (/ hp (* rp af)))                     ; ângulo hélice
         p0 (list rp 0 0)                                  ; ponto inicial
         pf (list (* (cos af) rp) (* (sin af) rp) hp) ; ponto final
   )
   (setvar "cmdecho" 0)
   (princ "Aguarde...")
   (entmake
      (list
         (cons 0 "polyline")
         (cons 70 (+ 16 32))
         (cons 71 (+ 3 dens_l))
         (cons 72 dens_r)
      )
   )
   (repeat dens_r (cria_vertice p0))
   (foreach ang_l (list_ang dens_l nv T)
      (foreach ang_r (list_ang dens_r 1 nil)
         (cria_vertice (calc_ponto ang_r ang_l ra hp af))
     )
   )
   (repeat dens_r (cria_vertice pf))
   (entmake (list (cons 0 "seqend")))
   (command "vpoint" "1,-3,2.5")
   (setvar "cmdecho" 1)
   (princ "desenho concluido.")
   (princ)
)


(defun list_ang (nd nv tu / inc lst)    ; cria uma lista de ângulos
   (setq inc (/ (* 2 pi nv) nd)            ; nd = nº de divisões
         nd  (if tu nd (1- nd))              ; nv = nº de voltas
         lst (list (*  inc nd))                ; tu = tem último elemento
   )
   (repeat nd (setq nd (1- nd) lst (cons (* inc nd) lst)))
)


(defun calc_ponto (ang_r ang_l ra hp af / pn x y z)
  (setq pn (polar p0 ang_r ra)
        x  (* (cos ang_l) (car pn))
        y  (* (sin ang_l) (car pn))
        z  (+ (cadr pn) (/ (* hp ang_l) af))
        pn (list x y z)
  )
)


(defun cria_vertice (pt)
   (entmake
      (list
         (cons 0 "vertex")
         (cons 10 pt)
         (cons 70 64)
      )
   )
)


(princ)

Fernando Palermo Simões é diretor da Lupa Computação Gráfica, desenvolvedora de aplicativos AutoLISP e digitalização 3D. E-mail: lupa@mandic.com.br

Maurijones de Albuquerque é analista de sistemas e professor de AutoCAD da ViewPoint, Assessoria e Implementações de Sistemas em Recife. Tel. (81) 3455-9720 - E-mail: maurijones@netscape.net
